普联TL-EP110 Utility配置软件

普联TL-EP110Utility配置软件是一款TP-Link普联TL-EP110V1EPON终端的光纤辅助诊断和网络配置工具，解决部分地区认证成功后电脑无法PPP拨号或者DHCP方式上网的问题，配置ONU的认证信息，VLAN参数。VLAN搜索工具。不同型号或硬件版本不能使用该软件，升级前请确认版本。

设置说明：

光纤接入，畅享宽带极速千兆有线，高速转发OAM远程管理，便于安装维护独立电源开关

PON接入网络拓扑图

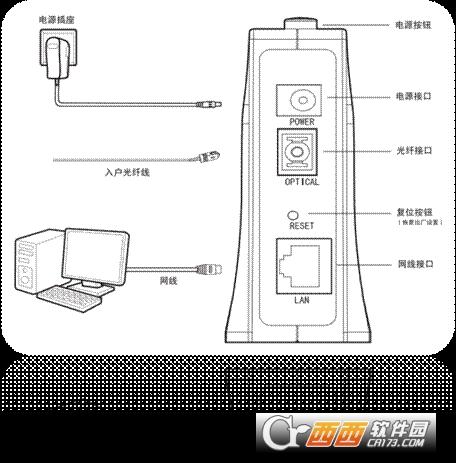

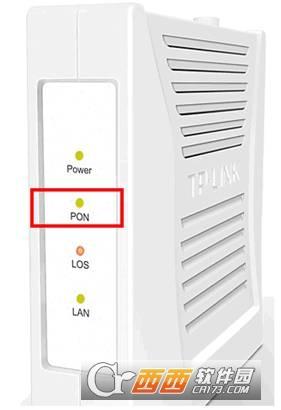

使用时，首先将光纤插到TL-EP110的光纤接口，电脑网线接到LAN口。然后打开电源，此时EPON的Power灯会常亮，然后稍等片刻看PON灯是否会常亮。

如果PON变为常亮，接下来您就可以在电脑上点击宽带连接拨号或者设置动、静态IP来上网了。（电脑上具体采用那种网络接入方式请咨询运营商）

如果PON灯一直闪烁或者熄灭，代表EPON终端未与前端的运营商局端设备注册成功，此时请先检查TL-EP110的接口与光纤的连接是否正常，LOS灯是否常亮（LOS灯常亮或者闪烁代表光纤线路异常，请联系运营商检查线路）。

确认线路无故障后，请向运营商咨询PON产品的接入是否需要其他额外的认证手段，比如是否需要输入认证ID或者绑定MAC地址后才可以注册成功。

如果是需要输入一个认证ID才可以注册成功的线路，由于我司TL-EP110V1.0暂时没有内置WEB管理界面，此时需要通过telnet的方式才可以将认证ID设置到设备中去。具体方法如下：

1.配置电脑网络参数。

右键点击桌面上网上邻居图标，选择属性，然后双击本地连接后按照下图将电脑的IP地址配置为192.168.1.X（X为2-253）网段后点击确定（或者通过点击开始--控制面板--网络连接--双击本地连接）。

2.登陆到设备。

电脑有线连接TL-EP110V1.0，点击开始--运行，在运行输入框中输入cmd并按回车键，打开命令提示符窗口。

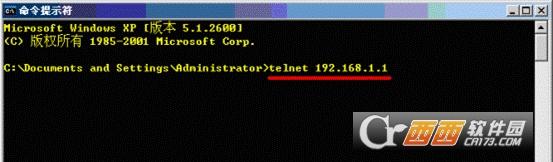

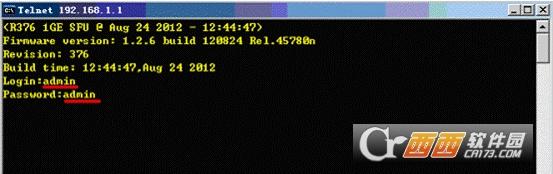

在命令提示符对话框中输入telnet192.168.1.1并按回车键。然后输入用户名回车，输入密码再回车。（默认均为小写admin）。注意：以telnet的方式进入命令行输入状态后，如果输入指令有误，即使有修改，也无法生效，所以要确保输入指令时不可以出现错误和修改，必须一次性正确无误的输完整个命令。

3.设定认证参数。

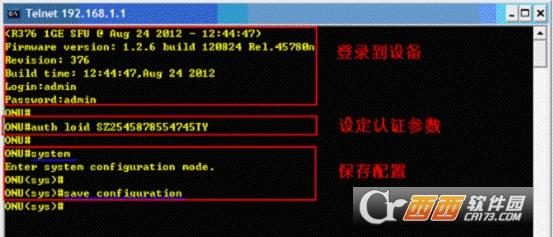

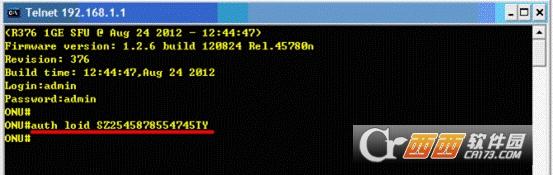

登录后，光标会变到ONU#后，然后输入命令authloid认证ID后回车即可。如果运营商除了认证ID外还同时提供了一个密码需要输入设备认证，此时命令为authloid认证IDpassword密码。

注意：空格以及确保输入指令时不可以出现错误和修改，要一次性一遍正确的输入完成，不可以使用键盘删除键修改，否则无法生效只能重新输入，正确输入后并按下回车键，光标会跳到下一行ONU#前。

4.保存配置。

输入system并按回车键进入系统配置模式，此时光标会变到ONU(SYS)#后面。接着输入saveconfiguration命令并按回车保存配置即可。

接下来观察TL-EP110的PON灯是否变为常亮。如果常亮，就可以在电脑上点击宽带连接拨号或者设置动、静态IP来上网了。（电脑上具体采用那种网络接入方式请咨询运营商）

使用注意：

1，此软件必须在装有Winpcap驱动的电脑上才能正常运行。2，只能在软件版本版本为1.2.6build130422Rel.54882n及之后版本的TL-EP1102.0上运行。
